 Posted - 11 May 2011 : 23:33:32
|
Ελπίζω οι admin να μου επιτρέψουν να δημιουργήσω ένα θέμα στο οποίο θα έχω συγκεντρωμένα όλα τα excel-άκια που έχω ανεβάσει ή σκοπεύω να ανεβάσω.
Θέλω να δημιουργήσω αυτό το θέμα για να μην γεμίσω το section software του forum με πολλά μικρά διαφορετικά θεματάκια.
Όλα λοιπόν τα παρακάτω excel-άκια είναι φτιαγμένα κάνοντας χρήση της VBA του excel.
Θα πρέπει να έχετε ενεργοποιημένες τις μακροεντολές για να τρέξουν.
Οτιδήποτε πρόβλημα προκύψει με κάποιο από τα αρχεία γράψτε μου είτε εδώ, είτε στείλτε μου ένα email.
Ελπίζω να σας χρησιμεύσουν κάπου...
http://www.myengineeringworld.net
|
Edited by - The Mechanix on 24 June 2012 01:56:03
|
|
|
The Mechanix
Junior Member
Greece
258 Posts |
Posted - 11 May 2011 : 23:35:28
|
Μετατροπέας μονάδων
Οι μονάδες που έβαλα είναι ίσως αυτές που συναντάμε πιο συχνά ως μηχανικοί. Ενδεικτικά:
Γωνίες: μοίρες σε rad
Εμβαδό: στρέμματα σε τετραγωνικά μέτρα
Ενέργεια: Joule σε KWh
Ταχύτητα: m/sec σε km/hour
Μήκος: μέτρα σε ίντσες
Πίεση: bar σε PSI
Θερμοκρασία: Celsius σε Fahrenheit
και πολλές άλλες….
Το rar το κατεβάζετε από δω:
https://www.filesanywhere.com/fs/v.aspx?v=8a6d64865a5e6e78b0
Το rar περιέχει δύο αρχεία, ένα για excel 2003 και ένα για νεώτερη έκδοση του excel (2007+).
Για να λειτουργήσει το εκάστοτε φύλλο θα πρέπει να έχετε ενεργοποιημένες τις μακροεντολές .
http://www.myengineeringworld.net |
Edited by - The Mechanix on 24 June 2012 13:18:01 |
 |
|
|
The Mechanix
Junior Member
Greece
258 Posts |
Posted - 11 May 2011 : 23:37:47
|
Υπολογισμός πτώσης τάσης αγωγού
Το φύλλο αυτό υπολογίζει την πτώση τάσης ενός αγωγού βάση του φορτίου του, από τις γνωστές σχέσεις:
Vd = 2*ρ*I*L/S για μονοφασικό και
Vd = sqrt(3)*ρ*I*L/S για τριφασικό ρεύμα
Έχω προσθέσει μέσα οδηγίες – θεωρία σχετικά με τον υπολογισμό της πτώσης τάσης, οπότε λεπτομέρειες θα βρείτε εντός.
Κτεβάζετε ένα rar με τα αρχεία από εδώ:
https://www.filesanywhere.com/fs/v.aspx?v=8a70688a5c60717bb399
http://www.myengineeringworld.net |
Edited by - The Mechanix on 24 June 2012 13:38:18 |
|
|
|
The Mechanix
Junior Member
Greece
258 Posts |
Posted - 11 May 2011 : 23:41:53
|
Ροή σε ανοιχτό κανάλι τραπεζοειδούς διατομής
Με το φύλλο αυτό μπορείτε να υπολογίσετε την παροχή, την ταχύτητα και το είδος της ροής (στρωτή, τυρβώδης, μεταβατική) σε ένα ανοιχτό κανάλι τραπεζοειδούς διατομής, κάνοντας χρήση της εξίσωσης του Manning.
Μέσα θα βρείτε αναλυτικά τις εξισώσεις που χρησιμοποιούνται.
Το rar περιέχει δύο αρχεία, ένα για excel 2003 και ένα για νεώτερη έκδοση του excel (2007+).
Τα αρχεία είναι δοκιμασμένα στις αντίστοιχες εκδόσεις και τρέχουν κανονικά (δεν την ξαναπατάω σαν το αρχείο υπολογισμού πτώσης τάσης).
Για να λειτουργήσει το εκάστοτε φύλλο θα πρέπει να έχετε ενεργοποιημένες τις μακροεντολές.
Το κατεβάζετε από εδώ:
https://www.filesanywhere.com/fs/v.aspx?v=8a6c688b5e676db3b26a
http://www.myengineeringworld.net |
Edited by - The Mechanix on 24 June 2012 13:17:13 |
|
|
|
dipoli
Administrator
Greece
4047 Posts |
Posted - 12 May 2011 : 11:33:38
|
quote:
Originally posted by The Mechanix
Ελπίζω οι admin να μου επιτρέψουν να δημιουργήσω ένα θέμα στο οποίο θα έχω συγκεντρωμένα όλα τα excel-άκια που έχω ανεβάσει ή σκοπεύω να ανεβάσω.
Ευχαριστούμε πολύ!
Οχι μονο θα σου επιτρέψουν, αλλα θα σε διευκολύνουν κιόλας. Εκανα το τοπικ sticky ωστε να το βλέπουν πάντα όσοι ενδιαφέρονται για τα προγραμματάκια. Δυστυχώς το φόρουμ δεν έχει αλλες δυνατότητες όπως ειδικές σελίδες για download κλπ, οπότε δεν ξέρω αν μπορούμε να κάνουμε κάτι καλύτερο...
I believe we should all pay our tax with a smile. I tried - but they wanted cash... |
|
|
|
The Mechanix
Junior Member
Greece
258 Posts |
Posted - 12 May 2011 : 13:54:13
|
Α, σε ευχαριστώ πολύ για το sticky dipoli.
Κι εγώ εσάς θέλω να διευκολύνω. Μην σας γεμίζω τζάμπα θέματα. Καλύτερα ένα και μόνιμο... Το sticky είναι υπεραρκετό. Κάτι άλλο δεν νομίζω ότι χρειάζεται.
Καλώς εχόντων των πραγμάτων θα ανεβάσω κι άλλα τις επόμενες ημέρες, οπότε stay tuned...
Να 'σαι καλά....
Η βλακεία είναι ανίκητη... |
|
|
|
The Mechanix
Junior Member
Greece
258 Posts |
Posted - 17 May 2011 : 19:36:16
|
Απώλειες τριβών σε σωληνώσεις
Μιας και έχω πιάσει τα υδραυλικά τον τελευταίο καιρό, μετά τον υπολογισμό ροής σε ανοιχτό κανάλι είπα να φτιάξω και ένα excel που θα υπολογίζει τις απώλειες τριβών σε σωληνώσεις.
Για τις απώλειες χρησιμοποιείται η γνωστή εξίσωση των Darcy & Weisbach. Για την εύρεση του συντελεστή τριβής σε τυρβώδη ροή χρησιμοποιείται η σχέση των Colebrook & White.
Μέσα έχω προσθέσει αρκετά υλικά σωληνώσεων καθώς επίσης και αρκετά υγρά (πέραν του νερού). Το μόνο που έχετε να κάνετε είναι να εισάγεται τα δεδομένα. Μέσα περιλαμβάνονται όλες οι εξισώσεις που χρησιμοποιούνται ενώ τα διάφορα κουμπιά θα σας βοηθήσουν στην πλοήγηση. Ακόμη, υπάρχει και ένα επιπλέον φύλλο που έχει κάποιους βοηθητικούς υπολογισμούς (πχ σας βοηθάει να βρείτε την ταχύτητα του ρευστού από την παροχή του κλπ).
Κατεβάστε το αρχείο από εδώ:
https://www.filesanywhere.com/fs/v.aspx?v=8a70688a5c5f7576ae6d
Ελπίζω να το χρησιμοποιήσετε κάπου...
http://www.myengineeringworld.net |
Edited by - The Mechanix on 24 June 2012 13:15:59 |
|
|
|
The Mechanix
Junior Member
Greece
258 Posts |
Posted - 21 May 2011 : 12:22:27
|
5 τρόποι για να βρείτε τον συντελεστή τριβής
Σε συνέχεια του προηγούμενου ποστ ανέπτυξα ένα excel με το οποίο μπορείτε να βρείτε τον συντελεστή τριβής f, και κατά συνέπειεα και τις απώλειες σε έναν αγωγό, με 5 διαφορετικούς τρόπους:
1) Επαναληπτική διαδικασία (loop)
2) Εξίσωση Swamee – Jain
3) Εξίσωση Haaland
4) Εξίσωση Serghides
5) Εξίσωση Goudar – Sonnad
Μιλάμε για τυρβώδη ροή πάντα.
Ο λόγος που το έκανα είναι για να συγκρίνω τα αποτελέσματα τους και κυρίως των τελευταίων 4 εξισώσεων με την επαναληπτική διαδικασία.
Στο τέλος του φύλλου παρουσιάζεται η μέθοδος - εξίσωση που δίνει τα πλησιέστερα αποτελέσματα στην επαναληπτική διαδικασία.
Εκτός από τις εξισώσεις το φύλλο έχει την δυνατότητα να εκτελεί loops για διάφοες κρίσιμες παράμετρους (τραχύτητα, ιξώδες κλπ) και να ενημερώνει ένα γράφημα με τα αποτελέσματα.
Πλέον μπορείτε να πειραματιστείτε και μόνοι σας.
Το κατεβάζετε από εδώ:
https://www.filesanywhere.com/fs/v.aspx?v=8a70688a5c5f71baa867
Λειτουργεί σε office 2007 ή νεώτερο.
Edit: Mechatron thanks για την επισήμανση...
http://www.myengineeringworld.net |
Edited by - The Mechanix on 24 June 2012 13:00:22 |
|
|
|
Nikos Mavrofidis
Average Member
Germany
610 Posts |
Posted - 22 May 2011 : 19:20:41
|
Γεια σας συνάδελφοι και φίλοι
μετά από τόσον καιρό,
The Mechanix γιατί μόνο για τυρβώδη ροή ;
Η σχέση Prandtl - Colebrook συμπεριλαμβάνει όλο το
το φάσμα της τυρβώδους και της στρωτής ροής.
Χαιρετώ
Νίκος
Nikos |
|
|
|
The Mechanix
Junior Member
Greece
258 Posts |
Posted - 22 May 2011 : 21:44:15
|
Γεια σου αγαπητέ Νίκο.
Αυτό που λες δεν το γνωρίζω. Το είδες σε κάποιο βιβλίο?
Γιατί από τα βιβλία μηχανικής ρευστών που έχω και από πηγές στο internet, πχ
A) Wikipedia
"The Colebrook equation is an implicit equation that combines experimental results of studies of turbulent flow in smooth and rough pipes. It was developed in 1939 by C. F. Colebrook.[2]"
B) The Engineering Toolbox
"The Colebrook equation is only valid at turbulent flow conditions."
Γ) Έτρεξα κάποιες προσομοιώσεις της εξίσωσης και για στρωτή ροή αλλά τα αποτελέσματα που πήρα δεν ήταν κοντά σε αυτά που δίνει η σχέση f=64/Re.
Αν ισχύει κάτι που δεν ξέρω πολύ θα ήθελα να το μάθω. Από τις γνώσεις που έχω τώρα αυτό που ξέρω είναι ότι η εξίσωση Colebrook χρησιμοποιείται για τυρβώδη ροή.
Πολύ ευχαρίστως να ακούσω και άλλες γνώμες.
Η βλακεία είναι ανίκητη... |
|
|
|
DDD
Senior Member
Greece
1732 Posts |
Posted - 23 May 2011 : 17:15:11
|
| The Mechanix πολύ καλή εφαρμογή! Γιατί δεν βάζεις όμως και την προσεγγιστική σχέση της ASHRAE ώστε να το κάνεις πιο πλήρες και να δούμε πως τα πάει και αυτή; |
|
|
|
The Mechanix
Junior Member
Greece
258 Posts |
Posted - 23 May 2011 : 21:31:00
|
DDD, πολύ ευχαρίστως να εμπολουτίσω το excel αλλά ποια είναι η σχέση που προτείνει η ASHRAE? Έψαξα στο fundamentals που έχω και δεν βρήκα κάτι. Αν έχεις κάποιο link για την σχέση βάλτο σε παρακαλώ ώστε να την δω και να ανεβάσω μια καινούργια version του excel.
Η βλακεία είναι ανίκητη... |
|
|
|
DDD
Senior Member
Greece
1732 Posts |
Posted - 25 May 2011 : 21:40:06
|
| The Mechanix η σχέση αναφέρεται στo τόμο ASHRAE Fundamentals 2009 στο κεφάλαιο 3, "Fluid Flow". Στείλε μου email αν θέλεις περισσότερες διευκρινήσεις. |
|
|
|
The Mechanix
Junior Member
Greece
258 Posts |
Posted - 25 May 2011 : 23:01:00
|
DDD, μάλλον εγώ δεν το είχα ψάξει καλά (ή έψαχνα σε λάθος κεφάλαιο). Για τυρβώδη ροή, απ' ότι είδα στο 3ο κεφάλαιο της ASHRAE έχει την σχέση του Churchill που υπολογίζει τον συντελεστή τριβής ως εξής:
f = 8((8/Re)12 + 1/(A+B)1.5)1/12
A = (-2.457ln((7/Re)0.9 + 0.27e/D))16
B = (37530/Re)16
Αυτήν δεν ενοούσες?
Πάντως, μόλις βρω χρόνο θα κάνω μια 2η version του excel γιατί βρήκα και κάποιες άλλες εξισώσεις για τον υπολογισμό του συντελεστή τριβής.
Η βλακεία είναι ανίκητη... |
|
|
|
mechatron
Average Member
583 Posts |
Posted - 26 May 2011 : 18:25:44
|
The Mechanix,
Έχει και την σχέση Hazen-Williams στο κεφάλαιο 22.
Κάτι ακόμα που μπορείς να προσθέσεις είναι το εξής:
Το πρόγραμμα να κάνει γραμμική παρεμβολή για ιδιότητες ρευστού (πχ νερό θέρμανσης) ώστε ανάλογα με την αλλαγή της θερμοκρασίας, να μεταβάλλεται και το ιξώδες.
Μία εφαρμογή που θα μπορούσε να χρησιμοποιηθεί αυτό είναι στα ηλιακά. Η ανάμειξη νερού με γλυκόλη, έχει συγκεκριμένο ιξώδες το οποίο μεταβάλλεται δυναμικά κατά την διάρκεια της ημέρας, ανάλογα με την θερμοκρασία.
Κάνοντας γραμμική παρεμβολή φυσικοχημικών ιδιοτήτων ρευστού, θα σου επιτρέψει αργότερα να μπεις στο πεδίο μετάδοσης θερμότητας και αν εμπλέξεις και τον παράγοντα χρόνο μέσα, μπορείς να δημιουργήσεις ένα εργαλείο προσομοιώσεων, χωρίς να χρειάζεται να ασχολείσαι με πεπερασμένα στοιχεία κλπ..
|
|
|
|
DDD
Senior Member
Greece
1732 Posts |
Posted - 26 May 2011 : 19:19:26
|
quote:
Originally posted by The Mechanix
DDD, μάλλον εγώ δεν το είχα ψάξει καλά (ή έψαχνα σε λάθος κεφάλαιο). Για τυρβώδη ροή, απ' ότι είδα στο 3ο κεφάλαιο της ASHRAE έχει την σχέση του Churchill που υπολογίζει τον συντελεστή τριβής ως εξής:
f = 8((8/Re)12 + 1/(A+B)1.5)1/12
A = (-2.457ln((7/Re)0.9 + 0.27e/D))16
B = (37530/Re)16
Αυτήν δεν ενοούσες?
Ναι, φίλε Mechanix. Αυτή είναι η σχέση. Υπόψιν πως η σχέση αυτή ισχύει για όλο το φάσμα των τιμών Re και όχι μόνο για τυρβώδη ροή.
quote:
Originally posted by mechatron
The Mechanix,
Έχει και την σχέση Hazen-Williams στο κεφάλαιο 22.
Φίλε Τάσο, η σχέση Hazen-Williams εισάγει μεγάλη (σχετικά) απόκλιση από τις άλλες μεθόδους γι' αυτό και γενικώς στο πεδίο εφαρμογής κλειστών κυκλωμάτων θέρμανσης-ψύξης δεν χρησιμοποιείται συχνά. Η πτώση πίεσης που προκύπτει είναι πάντα μεγαλύτερη της πραγματικής. Επειδή όμως είναι πολύ εύκολη στη λύση της, σε άλλους τομείς που δεν ενδιαφέρει το σφάλμα αυτό είναι πολύ χρήσιμη. Χαρακτηριστικό παράδειγμα είναι οι εφαρμογές πυρόσβεσης όπου εκεί η παροχή νερού προκύπτει πάντα μεγαλύτερη από την απαιτούμενη οπότε και χρησιμοποιείται κατά κόρον. Παρόλ' αυτά φίλε Mechanix θα είχε ιδιαίτερο ενδιαφέρον να δούμε και αυτή τη μέθοδο στη πράξη και να βγάλουμε χρήσιμα συμπεράσματα. |
|
|
|
mechatron
Average Member
583 Posts |
Posted - 26 May 2011 : 19:50:04
|
Δεν το ήξερα αυτό DDD..Απλά είδα μια παραπομπή στο 3ο κεφάλαιο, για το 22ο και την ανέφερε μέσα.
Σε τυπικές εγκαταστάσεις θέρμανσης ποιά μέθοδο χρησιμοποιείτε?εγώ χρησιμοποιώ την Swamee – Jain και την Serghide. Οι άλλες αποκλίνουν πολύ?
|
|
|
|
The Mechanix
Junior Member
Greece
258 Posts |
Posted - 27 May 2011 : 00:06:43
|
mechatron: Αν δεις το άλλο excel, το οποίο υπολογίζει τις απώλειες σε αγωγούς, θα δεις ότι παρόλο που δεν φαίνεται, κάνει γραμμική παρεμβολή για το ιξώδες του νερού (όχι για τα άλλα υγρά). Ο λόγος που δεν έβαλα αυτή την ιδιότητα στο excel για την Colebrook είναι ότι ήθελα να αφήσω ελευθερία στην επιλογή. Εξάλλου μπορεί κάποιος μετά να σαρώσει ένα εύρος ιδιοτήτων.
DDD: Βρήκα πρόσφατα στο ίντερνετ το παρακάτω pdf:
http://eprints.iisc.ernet.in/9587/1/Friction_Factor_for_Turbulent_Pipe_Flow.pdf
Από την σελίδα 9 και μετά δίνει διάφορες εξισώσεις για τον συντελεστή τριβής. Στην updated version του excel σκοπεύω να τις συμπεριλάβω ΟΛΕΣ. Έτσι θα έχουμε μια σύγκριση τουλάχιστον 10 εξισώσεων....
Η βλακεία είναι ανίκητη... |
|
|
|
DDD
Senior Member
Greece
1732 Posts |
Posted - 27 May 2011 : 17:56:04
|
quote:
Originally posted by mechatron
Σε τυπικές εγκαταστάσεις θέρμανσης ποιά μέθοδο χρησιμοποιείτε?εγώ χρησιμοποιώ την Swamee – Jain και την Serghide. Οι άλλες αποκλίνουν πολύ?
Νομίζω δεν έχει πολύ σημασία για το ποια μέθοδο χρησιμοποιεί κανείς. Ολες δίνουν ένα τέτοιο σφάλμα που πρακτικά δεν ενδιαφέρει τον μηχανικό. Εγώ χρησιμοποιώ την σχέση της ASHARE γιατί δεν έχει περιορισμούς στον αριθμό Reynolds. Το βρίσκω πρακτικό αυτό. |
|
|
|
The Mechanix
Junior Member
Greece
258 Posts |
Posted - 31 May 2011 : 15:13:36
|
10 + 1 τρόποι για να βρείτε τον συντελεστή τριβής
Μετά από παρότρυνση δική σας, το δούλεψα λίγο ακόμα το θέμα. Πλέον το excel περιλαμβάνει 10 διαφορετικές εξισώσεις (το +1 είναι η επαναληπτική διαδικασία) για να βρείτε τον συντελεστή τριβής.
Οι εξισώσεις είναι κατά χρονολογική σειρά:
1. Iteration process
2. Wood
3. Swamee - Jain
4. Churchill
5. Chen
6. Round
7. Zigrang and Sylvester
8. Haaland
9. Serghides
10. Manadili
11. Goudar - Sonnad
Μέσα υπάρχουν αναλυτικά οι εξισώσεις καθώς και οι διάφοροι περιορισμοί τους.
Κατά τα άλλα, έχω διατηρήσει την δυνατότητα των loops σε διάφορες παραμέτρους, όπως και στο προηγούμενο excel.
Πειραματιστείτε μόνοι σας και βρείτε την εξίσωση που σας ταιριάζει.
Κατεβάστε το αρχείο από εδώ:
https://www.filesanywhere.com/fs/v.aspx?v=8a70688a5a6470b9a766
http://www.myengineeringworld.net |
Edited by - The Mechanix on 24 June 2012 12:56:06 |
|
|
|
The Mechanix
Junior Member
Greece
258 Posts |
Posted - 09 July 2011 : 23:17:18
|
Υπολογισμός θερμαντικών σωμάτων
Με αυτό το φύλλο θα μπορείτε να υπολογίσετε την απόδοση ενός θερμαντικού σώματος ΑΚΑΝ ή PANEL.
Συμπληρώνοντας τις απαραίτητες θερμοκρασίες και επιλέγοντας τον τύπο του σώματος το φύλλο υπολογίζει αυτόματα την απόδοση του σώματος (Kcal/h) καθώς επίσης και την απαραίτητη παροχή νερού μέσα στο σώμα (l/h).
Επίσης, αν είναι γνωστή η παροχή νερού, το φύλλο έχει την δυνατότητα να υπολογίσει την θερμοκρασία εξόδου του νερού από το σώμα.
Λοιπόν, το rar περιέχει δύο αρχεία, ένα για excel 2003 και ένα για νεώτερη έκδοση του excel (2007+). Τα αρχεία είναι δοκιμασμένα στις αντίστοιχες εκδόσεις και τρέχουν κανονικά. Για να λειτουργήσει το εκάστοτε φύλλο θα πρέπει να έχετε ενεργοποιημένες τις μακροεντολές.
Το κατεβάζετε από εδώ:
https://www.filesanywhere.com/fs/v.aspx?v=8a6c688f5d646db5a3ac
Πηγή έμπνευση γι' αυτό το φύλλο ήταν η σελίδα του Καπετάνιου:
http://www.gvarv.gr/edu/calcs.htm
http://www.myengineeringworld.net |
Edited by - The Mechanix on 24 June 2012 01:58:01 |
|
|
|
The Mechanix
Junior Member
Greece
258 Posts |
Posted - 10 July 2011 : 17:28:08
|
Update
Και μια ενημέρωση:
Για λόγους ευκολίας έχω μεταφέρει όλα τα αρχεία σε έναν FTP server ουτώς ώστε να μην μπλέκετε με το rapidshare.
Έβαλα καινούργια links για όλα τα φύλλα που υπάρχουν στο παρόν θέμα, τα οποία θα τα δείτε στο τέλος κάθε δημοσίευσης.
Κατά πάσα πιθανότητα τα καινούργια φύλλα που θα φτιάξω θα τα ανεβάσω μόνο στον FTP server (και ίσως όχι στο rapidshare).
Αν έχετε κάποιο πρόβλημα με τον FTP server ή αν για κάποιο λόγο δεν μπορείτε να κατεβάσετε τα αρχεία γράψτε μου εδώ...
Η βλακεία είναι ανίκητη... |
|
|
|
gregori
Moderator
Greece
4393 Posts |
|
|
gregori
Moderator
Greece
4393 Posts |
Posted - 10 July 2011 : 18:07:31
|
Να σου ζητήσω μία χάρη ακόμα Χρήστο….
Θέλουμε στα προγράμματα και GREEK VERSION
Ιδίως αυτό με τις εξισώσεις.
Ζητάω πολλά?
http://udravlikos.gr |
|
|
|
The Mechanix
Junior Member
Greece
258 Posts |
Posted - 16 August 2011 : 22:34:20
|
Μετατροπέας μονάδων - Excel Add-In
Χαιρετώ μετά από καιρό.
Ένα από τα βολικά πράγματα του excel είναι η δημιουργία add-ins. Τα add-ins είναι πρόσθετα όπως μαρτυρά και η λέξη τα οποία αναβαθμίζουν κατά κάποιον τρόπο τις διάφορες λειτουργίες του excel. Για νά κάνετε ένα add-in απλά σώνετε ώς xlam ή xla το αρχείο σας. Φυσικά, ΔΕΝ έχει νόημα να κάνετε ένα αρχείο add-in αν δεν περιέχει κώδικα VBA.
Ο δικός μου πειραματισμός ήταν ο εξής:
Πριν από κάποιους μήνες είχα ανεβάσει ένα excel-όφυλλο το οποίο ήταν ένας μετατροπέας μονάδων. Πρόσφατα θέλησα να το έχω μόνιμα στο excel μου οπότε με λίγο προγραμματισμό το μετέτρεψα σε ad-in.
Αυτό το add-in λοιπόν μπορείτε να το κατεβάσετε από εδώ.
https://www.filesanywhere.com/fs/v.aspx?v=8a6d6387595f70a66d9d
Δουλεύει μόνο σε excel 2007 και 2010.
Εγκαταστήστε το ως εξής:
1. Κατεβάστε το αρχείο.
2. Ανοίξτε το excel (αν δεν είναι ανοιχτό).
3. α. Πατήστε File -> Options -> καρτέλα Add-Ins -> Go... (κουμπί). β. Εναλλακτικά κάντε κλίκ στην καρτέλα Developer (αν την έχετε εμφανίσει) και πατήστε το κουμπί που λέει Add-Ins button. γ. Φυσικά ο ευκολότερος τρόπος είναι να πατήστε το συνδιασμό ALT + TI.

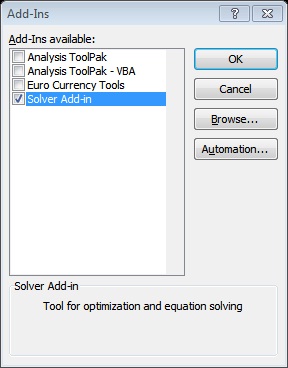

4. Στο παράθυρο διαλόγου που θα εμφανιστεί (βλέπε εικόνα παραπάνω) πατήστε το κουμπί Browse. Βρείτε το αρχείο που κατεβάσατε με την ονομασία Units Converter Add-In.xlam και πατήστε ΟΚ.
5. Βάλτε ένα τικ δίπλα στο όνομα του add-in και είστε έτοιμοι!
Αν κάνατε όλα τα βήματα σωστά θα δείτε ένα νέο εικονίδιο στην καρτέλα home. Πατώντας το εικονίδιο εμφανίζεται μια φόρμα (βλέπε εικόνα παρακάτω) στην οποία μπορείτε να επιλέξετε τις μονάδες για μετατροπή. Μάλιστα μπορείτε να συνεχίσετε να δουλεύετε στο φύλλο (πχ να εισάγετε τιμές σε κάποιο κελί) χωρίς να κλείσετε την φόρμα.
Ελπίζω να σας χρησιμεύσει....
ΥΓ: Γρηγόρη κάτι θά γίνει και για το Greek Version σρκεί να βρεθεί χρόνος...
http://www.myengineeringworld.net |
Edited by - The Mechanix on 24 June 2012 01:56:57 |
|
|
|
The Mechanix
Junior Member
Greece
258 Posts |
Posted - 01 May 2012 : 16:03:01
|
Ροή σε ανοιχτό κανάλι ορθογωνικής διατομής
Καταρχάς, χαιρετώ μετά από καιρό την παρέα. Ελπίζω να είστε όλοι καλά στην υγεία σας και να περνάτε το δυνατόν καλύτερα.
Στο προκείμενο τώρα:
Με το φύλλο αυτό μπορείτε να υπολογίσετε την παροχή, την ταχύτητα και το είδος της ροής (στρωτή, τυρβώδης, μεταβατική) σε ένα ανοιχτό κανάλι ορθογωνικής διατομής, κάνοντας χρήση της εξίσωσης του Manning.
Μέσα θα βρείτε αναλυτικά τις εξισώσεις που χρησιμοποιούνται.
Το excel λειτουργεί σε office 2007 (ή νεώτερο) και για να λειτουργήσει θα πρέπει να έχετε ενεργοποιημένες τις μακροεντολές.
Το κατεβάζετε από εδώ:
https://www.filesanywhere.com/fs/v.aspx?v=8a7062885d6472aca9
http://www.myengineeringworld.net |
Edited by - The Mechanix on 24 June 2012 01:57:14 |
|
|
|
The Mechanix
Junior Member
Greece
258 Posts |
Posted - 27 May 2012 : 14:22:31
|
Υπολογισμός Κατανάλωσης Καυσίμου (Αυτοκίνητα)
Με το εργαλείο αυτό θα μπορείτε να υπολογίσετε την κατανάλωση καυσίμου του αυτοκινήτου σας για μια δεδομένη διαδρομή.
Διαλέγετε την κατηγορία του αυτοκινήτου, το μήκος της διαδρομής και τον χρόνο που χρειάζεται για να την διασχίσετε.
Το φύλλο υπολογίζει ως συνάρτηση της μέσης ταχύτητας την κατανάλωση και αν επιλέξετε την τιμή του καυσίμου ανά λίτρο θα σας υπολογίσει το κόστος του ταξιδιού σε ευρώ.
Όλα τα κίτρινα κελιά περιέχουν αναδιπλώμενες λίστες (dropdown lists) από τις οποίες μπορείτε να επιλέξετε.την επιθυμητή τιμή.
Το excel λειτουργεί σε office 2007 (ή νεώτερο) και για να λειτουργήσει θα πρέπει να ενεργοποιήσετε τις μακροεντολές.
Το κατεβάζετε από εδώ:
https://www.filesanywhere.com/fs/v.aspx?v=8a7064885b6075a7a49f
http://www.myengineeringworld.net |
Edited by - The Mechanix on 24 June 2012 01:53:07 |
|
|
|
The Mechanix
Junior Member
Greece
258 Posts |
Posted - 24 June 2012 : 13:48:30
|
Update
Έκανα ένα update στα links. Αν για κάποιο λόγο σας βγάζει ότι το link έχει λήξει και σας λεέι να ειδοποιήσετε τον ιδιοκτήτη (στα αγγλικά όλα αυτά), τότε δοκιμάστε να κάνετε reload την σελίδα. Από ότι είδα, κάνοντας reload/refresh την σελίδα βγάζει κανονικά το αρχείο για κατέβασμα.
Επίσης, θέλω να ευχαριστήσω δημόσια τον Basilhat για μια παρατήρηση του, η οποία με βοήθησε να διορθώσω ένα λαθάκι στον υπολογισμό της πτώσης πίεσης.
http://www.myengineeringworld.net |
|
|
|
The Mechanix
Junior Member
Greece
258 Posts |
Posted - 06 July 2012 : 21:06:44
|
Επιμετρήσεις σωλήνων, αεραγωγών και καλωδίων AutoCAD add-in
Με αυτό το add-in - γραμμένο σε VBA - θα μπορείτε να μετρήσετε το συνολικό μήκος των γραμμών ενός layer. Έτσι, αν έχετε σε ένα layer πχ όλες τις σωληνώσεις ή τα καλώδια μιας εγκατάστασης θα μπορείτε με το πάτημα ενός κουμπιού να βρείτε άμεσα το συνολικό τους μήκος.
Οδηγίες χρήσης:
1. Aνοίξτε το AutoCAD.
2. Στην γραμμή εντολών γράψτε VBAMAN.
3. Στο μενού που θα εμφανιστεί πατήστε το κουμπί που γράφει Load.
4. Περιηγηθείτε και βρείτε το παρόν αρχείο με τίτλο Total Length Of Lines Per Layer.dvb.
5. Επιλέξτε να ενεργοποιήσετε τις μακροεντολές (enable macros) και στην συνέχεια πιέστε το κουμπί κλεισίματος (Close).
6. Στην συνέχεια πηγαίνετε στο μενού Tools > Macros ή εναλλακτικά πατήστε ALT + F8 ή απλά γράψτε VBARUN στην γραμμή εντολών.
7. Στο μενού που θα εμφανιστεί πατήστε το κουμπί Run. Θα εμφανιστεί η φόρμα του add-in (βλέπε εικόνα).
8. Στην φόρμα, πατήστε το κουμπί Select Lines και στη συνέχεια επιλέξτε τις γραμμές που θέλετε από το σχέδιο σας (πχ αυτές που αντιστοιχούν στις σωληνώσεις – καλώδια). Μόλις βγείτε από το mode επιλογής (είτε πατώντας οπουδήποτε στο σχέδιο εκτός από γραμμές, είτε κάνοντας δεξί κλικ, είτε απλά πατώντας enter) θα δείτε ότι το listbox αριστερά θα περιέχει όλα τα layers που επιλέξατε, ενώ το μεσαίο listbox θα περιέχει τα μοναδικά layers που επιλέξατε.
9. Τέλος, πατώντας το κουμπί Calculate Length στο δεξί Listbox θα εμφανιστούν τα συνολικά μήκη των γραμμών των μοναδικών layers, ενώ στο textbox από κάτω θα βρίσκεται το άθροισμά τους. Όλες οι τιμές στρογγυλοποιούνται σε 2 δεκαδικά ψηφία.
Εφόσον το add-in είναι φορτωμένο δεν χρειάζεται να επαναλάβετε και τα 9 βήματα, παρά μόνο να συνεχίσετε από το 6 και μετά.
Υπενθυμίζω ότι όσοι έχετε AutoCAD 2010 ή νεώτερο και δεν έχετε εγκατεστημένη την VBA μπορείτε να την κατεβάσετε από το site της Autodesk.
Κατεβάστε το αρχείο από εδώ:
https://www.filesanywhere.com/fs/v.aspx?v=8a70688d615e71af9da6
Τέλος, εδώ μπορείτε να βρείτε μια άλλη έκδοση του add-in στην οποία τα αποτελέσματα εγγράφονται σε καινούργιο βιβλίο του excel.
Ελπίζω να σας χρησιμεύσει...
http://www.myengineeringworld.net |
|
|
|
The Mechanix
Junior Member
Greece
258 Posts |
Posted - 18 December 2012 : 00:20:19
|
Υπολογισμός ροής σωλήνα με την χρήση σωλήνα Venturi
Χαιρετώ μετά από καιρό...
Με το excel-όφυλλο αυτό θα μπορείτε να υπολογίσετε την ογκομετρική παροχή και την ταχύτητα του ρευστού σε ένα σωλήνα χρησιμοποιώντας έναν σωλήνα Venturi. Απλά συμπληρώνετε τα πράσινα κελιά και ο υπολογισμός γίνεται αυτόματα. Εκτός από το κύριο φύλλο υπάρχει και ένα βοηθητικό φύλλο στο οποίο μπορείτε να υπολογίσετε τον συντελεστή παροχής του οργάνου (Venturi).
Το αρχείο, το οποίο ανοίγει σε office 2007 ή νεώτερο, το κατεβάζετε από εδώ:
https://www.filesanywhere.com/fs/v.aspx?v=8a72678d5e5f74a970a0
Μια στοιχειώδη περιγραφή των εξισώσεων (στα Αγγλικά) μπορείτε να βρείτε εδώ.
http://www.myengineeringworld.net |
|
|
| |
Topic |
|
Homemade software
